煙氣流動模擬分析軟件PyroSim快速創建模型的工具
幾何（基本概念）
煙氣流動模擬分析軟件PyroSim提供了可幫助用戶快速創建和組織模型幾何的工具?？梢酝ㄟ^對話框或使用2D或3D視圖中的繪圖工具來創建幾何。
通常在PyroSim中可以創建三種類型的幾何：
障礙物
堅固的流動壁壘
孔洞
在障礙物上開孔的負區域
通風孔
在障礙物表面上定義子區域的補丁，該子區域可以具有與障礙物其余部分不同的表面，用戶還可以通過創建樓層和組來組織模型。另外，用戶可以將背景圖像分配給樓層以幫助繪圖。
障礙物
障礙物是FDS中基本的幾何表示。在FDS中，障礙物是由兩點定義的矩形，與軸對齊的實體。將表面屬性分配給障礙物的每個面。在PyroSim中，障礙物可以采用任何形狀，具有任意數量的面以及對每個面應用不同的表面。在仿真時，PyroSim將自動將障礙物轉換為FDS所需的軸對齊塊。
FDS定義了兩種類型的障礙：
固體障礙物
在全部維度上至少有一個柵格單元厚的障礙物。FDS僅允許對這些類型的障礙物進行傳熱計算。此外，只有這些障礙物可以使用通風孔。
細小障礙物
一維厚度為零的障礙物。這些障礙物主要用于防止流動。

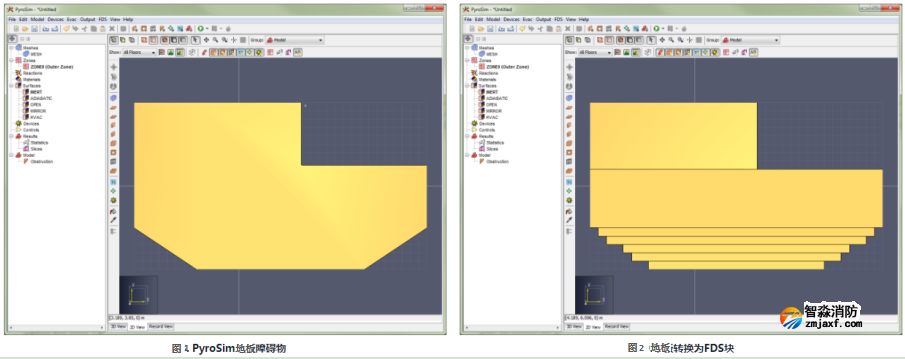

將地板障礙物轉換為FDS塊顯示了在PyroSim中繪制的多邊形地板（圖1）及其轉換為FDS中使用的塊的示例（圖2）。
將地板障礙物轉換為FDS塊
創造障礙物
要創建新的障礙物，請使用障礙物繪制工具，或者在“模型”菜單上，單擊“新建障礙物”?；騈ew Slab。

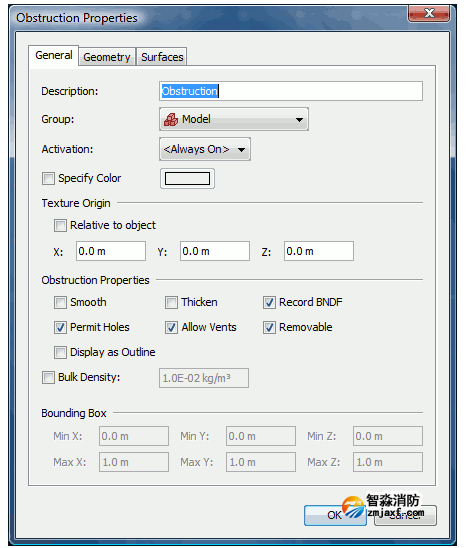

圖3. 障礙物選項框
