根據國家標準GB14287-2005《電氣火災監控系統》以及相關規范《電氣火災監控系統的設計方法》(暫行規定)，則電氣火災監控系統的基本組成應包括：電氣火災監控設備、剩余電流式電氣火災監控探測器以及測溫式電氣火災監控探測器等三個最基本產品種類所組成。其中，剩余電流式電氣火災監控探測器又由監控探測器和剩余電流互感器(分對插式、閉合式兩種)所組成；測溫式電氣火災監控探測器由監控探測器和測溫傳感器所組成。

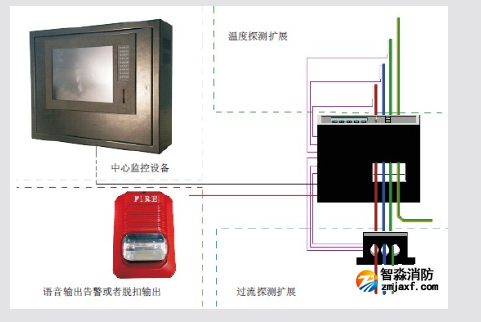

剩余電流式電氣火災監控系統采用分層分布式結構，由站控管理層、網絡通訊層和現場設備層組成。系統拓撲圖如左圖所示：各電氣火災監控探測器通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入通訊服務器，然后通過五類線TCP/TP協議進入工業交換機，然后通過光纜到達監控主機。電氣火災監控系統組成圖

a)現場設備層主要是連接網絡中用于電參量采集測量的各類型的儀表和保護裝置等，也是構建該監控系統必要的基本組成元素。不僅肩負著采集數據的重任，同時也是執行后臺控制命令的終端元件。

b)通訊控制層主要是由通訊服務器、接口轉換器件及總線網絡等組成。該層是數據信息交換的橋梁，不同的接口轉換器件提供了RS232、RS422、RS485、SPABUS等及以太網等各種接口，組網方式靈活，支持點對點的通訊、現場總線網絡、以太網等類型的組態網絡。通訊服務器主要用于直接對現場儀器儀表轉達上位機的各種控制命令，并負責對現場儀器儀表回送的數據信息進行采集、分類和存儲等工作，如電壓/電流等電參量、輸入開關量狀態、修改儀表內部參數或各種控制繼電器斷開/閉合的操作命令等；微機保護裝置主要是為保證上位機的正常工作，避免網絡中不穩定信號對其造成的干擾或破壞；接口轉換器件則是由于現場儀表或其它系列的裝置與上位機的通訊接口存在差異，需要進行轉換方可進行數據交換。

c)管理測控層是針對監控網絡的管理人員，該層直接面向用戶。該層也是系統的最上層部分，主要是由電氣火災監控系統軟件和必要的硬件設備如計算機、打印機、UPS等。其中軟件部分具有良好的人機交互界面，通過數據傳輸協議讀取前置機采集的現場各類數據信息，自動經過計算處理，以圖形、數顯、聲音等方式反映現場的運行狀況，并可接受管理人員的操作命令，實時發送并檢測操作的執行狀況，以保證供用電單位的正常工作。

電氣火災監控系統的工作原理？

電氣火災監控系統其基本原理是，當電氣設備中的電流、溫度等參數發生異常或突變時，終端探測頭(如剩余電流互感器、溫度傳感器等)利用電磁場感應原理、溫度效應的變化對該信息進行采集，并輸送到監控探測器里，經放大、A/D轉換、CPU對變化的幅值進行分析、判斷，并與報警設定值進行比較，一旦超出設定值則發出報警信號，同時也輸送到監控設備中，再經監控設備進一步識別、判定，當確認可能會發生火災時，監控主機發出火災報警信號，點亮報警指示燈，發出報警音響，同時在液晶顯示屏上顯示火災報警等信息。值班人員則根據以上顯示的信息，迅速到事故現場進行檢查處理，并將報警信息發送到集中控制臺。
