消防安全評估軟件中人員疏散能力模擬分析軟件Pathfinder在建筑消防疏散中的應用

近年來，重大火災時常發生，傷亡嚴重的大多數是在建筑物內，火災中人的生命和財產安全受到很大的威脅，因此火災中人員疏散也是一個重要的話題。

目前，國內對建筑物火災實驗研究比較少，因?yàn)閷?shí)驗本身不可逆，代價太大；發生火災后人員疏散通常也只會在消防演習中進行，而且不能得到精確的數據。采用數值模擬方法，利用FDS軟件建立模型，設置一些參數，獲得火災數據；再將模型導入到人員疏散能力模擬分析軟件Pathfinder，通過同步模擬，獲得重要的人員疏散數據。

逃難樓層，消防員和電梯

在這個例子中，我們展示消防安全評估軟件中人員疏散能力模擬分析軟件Pathfinder的疏散特性：避難層、使用電梯的疏散通道以及在樓梯上逆流而動的消防員。在高層建筑的疏散過程中，每一種情況都有可能發生。

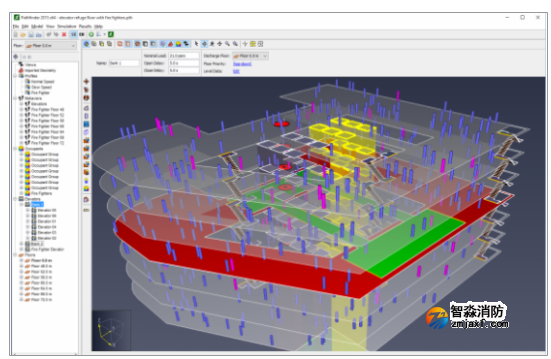

我們的簡化模型有七層，中間一層有一個避難所，如圖1中紅色和綠色的樓層。樓層都由樓梯連接。使用電梯從避難樓層疏散。在疏散過程中，消防隊員到達避難層，通過樓梯到達指定地點。

圖1：Pathfinder人員疏散能力模擬分析軟件模型，其中避難層由電梯撤

配置文件

我們的模型使用三個概要文件。90%的居住者被分配一個正常速度的輪廓(0.8到1.6米/秒)，10%的居住者有一個緩慢速度的輪廓(0.2到1.0米/秒)。兩個概要文件的優先級都為零。

消防員配置文件的恒定速度為1.19米/秒，但優先為1。這意味著當沖突發生在行動中，消防隊員將有優先權。

行為

700名居住者都被分配了一種行為，指導他們：(1)去避難所，然后(2)去電梯。這意味著他們將使用樓梯步行到避難所，然后等待電梯疏散。

28名消防隊員的行為如下：(1)使用消防電梯移動到避難層，(2)四人一組前往特定樓層的位置，(3)在指定位置等待600秒，(4)使用電梯逃生。

電梯

該型號電梯共12部，分兩排安裝。銀行里的電梯都會對銀行里任何一部電梯的呼叫作出反應。這些電梯在一層卸貨，只在避難層搭載乘客。

消防隊員被分配了一部電梯。這個電梯在避難層卸貨，在一樓提貨。

隔火層

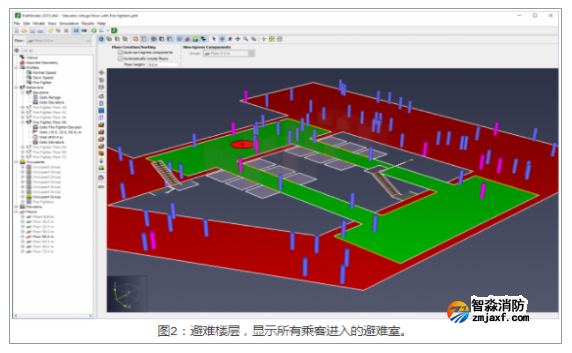

避難層如圖2所示。綠色區域表示居住者進入的避難室。紅色的圓圈是在那層樓的位置，消防隊員將在那里等待。灰色矩形是電梯的位置。藍色乘員的速度正常，紫色乘員的速度較慢。

疏散結果

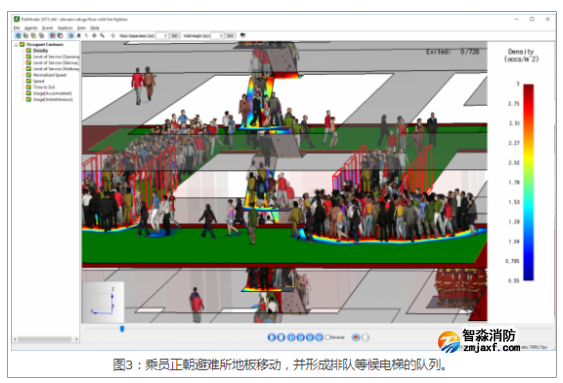

疏散的順序如圖3至5所示。圖3顯示了乘員向避難所地板的早期運動。乘員使用樓梯移動到地板上，然后排隊等候電梯到達。輪廓線顯示了乘員的密度。

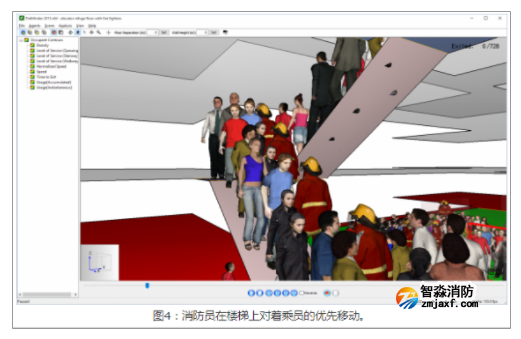

圖4顯示了消防員在樓梯上的優先移動。您會看到四名消防員上樓梯。從樓梯上撤離的人員應優先考慮消防員。

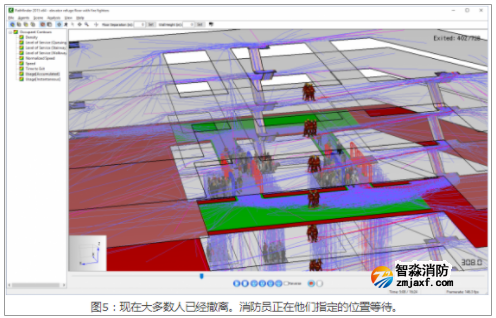

圖5顯示了消防員在他們指定的位置等待。現在大多數乘員已撤離。它們的路徑在地板上顯示為線。
